Draagbare rotorbalancer

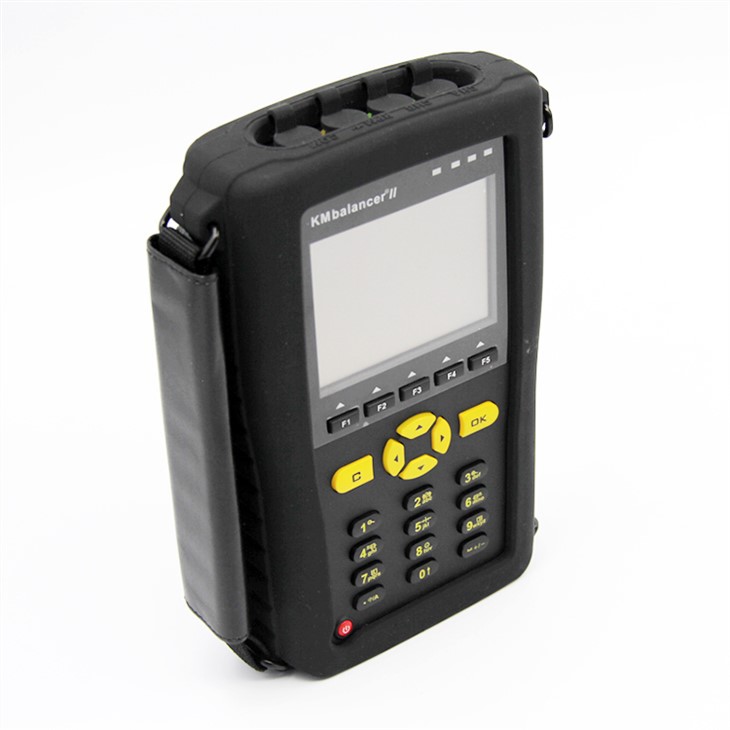

KMbalancer^®II

Draagbare rotorbalancer

KMbalancer Portable Rotor Balancer introduceert een krachtig nieuw instrument voor veldbalancering. De KMbalancer Portable Rotor Balancer is het ideale hulpmiddel voor het identificeren en corrigeren van rotoronbalans in situ en het bepalen van de balanstoestand van uw machines. Een unieke combinatie van functies geeft operators volledige onsite balanceringsmogelijkheden - zelfs met de standaarduitrusting.

KMbalancer Portable Rotor Balancer - het ideale hulpmiddel voor het analyseren van plant- en machinetrillingen en voor veldbalancering.

Met een hoog bedieningsgemak, universele toepassing en in de praktijk bewezen accessoires, maakt Rotor Balancer het balanceren in het veld eenvoudig - zelfs voor minder ervaren personeel. Via een gebruiksvriendelijk menu worden operators door de stappen geleid die nodig zijn om onbalans te meten en te elimineren. Een nieuw optimalisatieprogramma maakt het mogelijk onbalanstrillingen op maximaal vier sensorposities te registreren en tot een minimum te beperken door een- of tweevlaksbalancering.

De KMbalancer Portable Rotor Balancer meet de absolute trilling van het lager in een brede band en geeft informatie over de staat van de machine.

De KMbalancer Portable Rotor Balancer is geschikt voor veldbalancering van rotoren, zoals op pompen, blowers, motoren of compressoren.

Om de oorzaak van trillingen te identificeren, biedt de rotorbalancer twee krachtige FFT-frequentieanalysemethoden: constante absolute en relatieve bandbreedte FFT-analyse. Beide varianten kunnen het op de machine gemeten trillingsmengsel scheiden in zijn harmonische deel en de frequentie en amplitude weergeven in de vorm van spectraallijnen. Afhankelijk van de gemeten frequentie kan de oorzaak van trillingen worden opgespoord en kan de ongebalanceerde rotor worden geïdentificeerd.

Alle resultaten kunnen worden opgeslagen met de machinebeschrijving, sensorlocatie, datum en tijd, en worden gedownload naar een pc of laptop. De bij het instrument geleverde PC-software voor het balansrapport kan de meetresultaten in de vorm van grafieken of tabellen weergeven en in Windows Office-programma's importeren. Het kan ook professionele balans- en meetrapporten maken.

Kenmerken van KMbalancer^®II

Kenmerken van KMbalancer^®II

KMVS Pro-software voor gegevensverzameling en -analyse

KMbalancer^®IIComplete Kit

Specificaties van KMbalancer^®II

Display: Kleurrijk verlicht LCD-scherm, 320 * 240 pixels, TFT 65536

Opslag:

RAM64M

Flash1GB

Communicatie:USB2.0 Volledige snelheid

Power:Lithium-ion, Operating time >8 uur continu, oplaadtijd 2-3 uur

Afmeting: 190 x 110 x 38 mm

Weeg: 900g

Voorwaarden

Behuizing: IP65 Stofdicht en spatwaterdicht

Valtest: 1,2 m

Werkingstemperatuur: -10 graden ~ 50 graden

Vochtigheidsbereik:0 procent ~ 80 procent Relatieve luchtvochtigheid

Verzameling

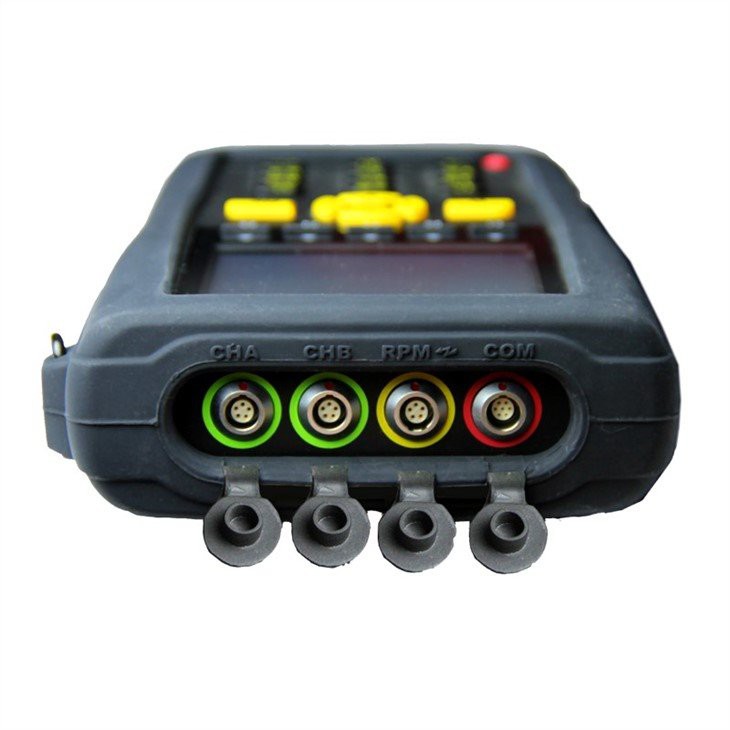

Channel2 vibratie plus 1speed

SignaaltypesSnelheid, versnelling, verplaatsing, AC/DC-spanning, AC/DC-stroom

Simulatie van koppelingAC/DC/ICP（20V@2.4mA）

Signaal: ±25V

Dynamisch bereik: ＞80dB

FFTresolutie400~12800 lijnen

Analoog filter: Hoog: 2 Hz / 10 Hz / 100 Hz / 1000 Hz, laag: 10 Hz / 100 Hz / 1000 Hz / 40 kHz

Anti-aliasingfilter: 50~40kHz

Type vensterfunctie: rechthoekig, Hanning, Hamming, Flat Top

Lijnen: Lineair, piek, vierkantswortel

Dynamische balans

Snelheidsbereik:60~300,000RPM

Dynamische balansEnkele, dubbelzijdige dynamische balans, trillingsanalyse, snelle dynamische balansanalyse

Acquisitie signaal type:De eenheid kan worden vrijgelaten

Operatie: Wizard type operatie

Gereedschapskisttijd-/frequentiedomeinanalyse, browsegeschiedenis, handmatig ingevoerd, gegevensbeoordeling, vectordecompositie/synthetisch, ISO-toegestane onbalansquery, berekening toevoegen
